膜片壓力表的結構、原理、特性及用途簡述

膜片壓力表

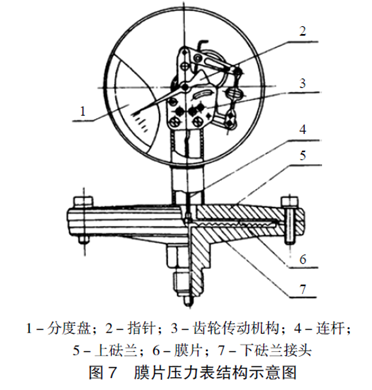

一、膜片壓力表的結構膜片壓力表是指用金屬波紋膜片作彈性敏感元件的壓力表，其結構如圖7所示。

膜片壓力表由下砝蘭接頭（7）、膜片（6）、傳動機構（3）、指示機構（1、2）和外殼五部分組成。

各組成部分的作用如下：

1）接頭和膜片

下砝蘭接頭（7）與上砝蘭（5）將膜片固定住，工作介質接觸膜片后使膜片產生彈性變形，而不能進入壓力表表頭內，所以，膜片起到隔離工作介質的作用。

2）傳動機構、指示機構、外殼的作用與彈簧管壓力表相同，這里不再介紹。

二、膜片的種類、特性、材料膜片分為平面膜片和波紋膜片兩種。

平面膜片是一種有一定厚度的金屬圓形薄片，由于平面膜片的壓力-位移特性具有非線性，而且位移量小，所以在一般壓力表中不使用平面膜片。波紋膜片是一種在一定厚度的金屬平面圓片上壓延出有同心環狀波紋的圓形薄片。膜片中央有一個小圓平面，其上焊有一個小柱（與連桿鏈接），此處只產生位移，不產生變形，通常稱為硬芯或剛性中心。

波紋膜片上的波紋形狀在橫截面上看有正弦形、梯形、半圓形、鋸齒形（三角形）等幾種。波紋膜片通常用黃銅、錫青銅、彼青銅、不銹鋼等材料制造。

三、膜片壓力表的用途及測量壓力能力膜片壓力表主要用于測量有腐蝕性工作介質的表壓力。

膜片壓力表測量壓力上限一般可到6MPa，膜片壓力表準確度等級一般使用多為2.5級。

四、膜片壓力表的工作原理膜片壓力表的工作原理是：當被測量壓力工作介質通過接頭進入膜片腔后，作用于膜片下方，膜片隨之發生變形，固定在膜片中央的小柱推動連桿帶動傳動機構，同時使指針轉動，在刻有法定計量單位的分度盤上指示出被測量壓力值。

以上壓力表的校準需要用精密壓力表、精密耐震壓力表等設備進行校準。
